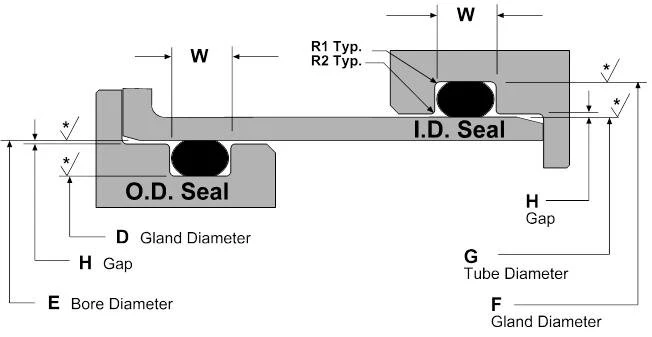

Static O-Ring Design Chart

*Recommended surface finish: Ra 16 max. for gases and Ra 32 max. for fluids

AS 568A Series	O-Ring Cross Section		Gland Width		Gap	Gland Corner Radii
	Nom	Tol +/-	Nom	Tol +/-	Max	(R1)	(R2)

-0XX	0.07	0.003	0.095	0.002	0.002	0.007	0.005
-1XX	0.103	0.004	0.142	0.003	0.002	0.007	0.005
-2XX	0.139	0.004	0.189	0.003	0.002	0.017	0.005
-3XX	0.21	0.005	0.283	0.003	0.003	0.027	0.005
-4XX	0.275	0.006	0.377	0.003	0.003	0.027	0.005

Dash Size	O-Ring Cross Section		O-Ring Diameter		Int. Vacuum Gland I.D. (D)		Int. Pressure Gland O.D. (E)
	Nom	Tol +/-	Nom	Tol +/-	Dia	Tol(+)	Tol (-)	+.002/-.000	Dia	Tol(+)	Tol (-)	+.002/-.000

-005	0.07	0.003	0.101	0.005	0.137	0	0.002	0.237	0.212	0	0.002	0.112
-006	0.07	0.003	0.114	0.005	0.15	0	0.002	0.25	0.225	0	0.002	0.125
-007	0.07	0.003	0.145	0.005	0.181	0	0.002	0.281	0.256	0	0.002	0.156
-006	0.07	0.003	0.114	0.005	0.15	0	0.002	0.25	0.225	0	0.002	0.125
-007	0.07	0.003	0.145	0.005	0.181	0	0.002	0.281	0.256	0	0.002	0.156
-008	0.07	0.003	0.176	0.005	0.212	0	0.002	0.312	0.287	0	0.002	0.187
-009	0.07	0.003	0.208	0.005	0.243	0	0.002	0.343	0.318	0	0.002	0.218
-010	0.07	0.003	0.239	0.005	0.275	0	0.002	0.375	0.35	0	0.002	0.25
-011	0.07	0.003	0.301	0.005	0.337	0	0.002	0.437	0.412	0	0.002	0.312
-012	0.07	0.003	0.364	0.005	0.4	0	0.002	0.5	0.475	0	0.002	0.375
